L’essentiel à retenir : déplacer une prise sur placo exige une mise hors tension totale et l’usage de boîtes d’encastrement pour cloisons sèches. Pour garantir la conformité NF C 15-100, utilisez des conducteurs de 2,5 mm² protégés par un disjoncteur 16A ou 20A. Cette rigueur assure votre sécurité thermique et prévient tout risque d’incendie. Respectez impérativement la hauteur minimale de 5 cm du sol fini.
La norme NF C 15-100 encadre strictement vos installations en imposant une hauteur d’axe comprise entre 5 cm et 1,30 m du sol fini. Mais comment déplacer prise électrique mur placo sans fragiliser votre cloison ou laisser des traces visibles ?
On finit souvent par renoncer à cause de la peur de fissurer les plaques ou de rater les branchements. Nous décortiquons ici les méthodes pour réussir une pose encastrée ou en saillie en garantissant une sécurité totale.
- Déplacer une prise électrique mur placo : préparation et sécurité
- Techniques pour passer les gaines dans les cloisons creuses
- Raccordement électrique et installation du nouveau boîtier
- Finitions esthétiques et respect de la norme NF C 15-100
Déplacer une prise électrique mur placo : préparation et sécurité

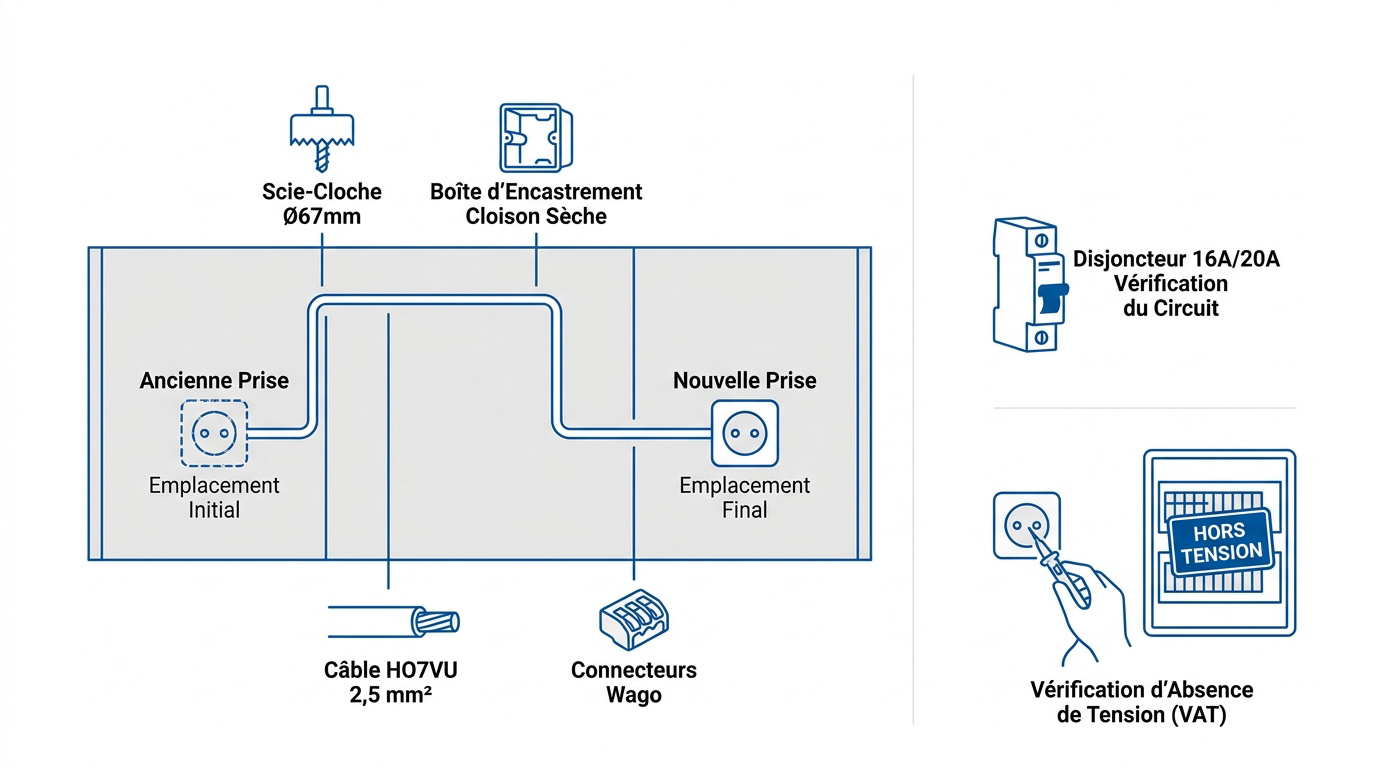

Déplacer une prise sur placo impose une coupure au disjoncteur général et l’usage de boîtes d’encastrement pour cloisons sèches. Le circuit doit être protégé par un disjoncteur 16A ou 20A, utilisant des conducteurs de 2,5 mm² pour garantir la conformité thermique.
Inventaire du matériel et vérification du circuit
Pour réussir cette opération, munissez-vous des outils indispensables : une scie-cloche de 67 mm, des tournevis isolés et des pinces à dénuder. L’utilisation de câbles de section 2,5 mm² est impérative pour la sécurité de l’installation.
Vérifiez le tableau électrique. Le disjoncteur divisionnaire doit afficher 16A ou 20A. Assurez-vous que le nombre de prises sur la ligne respecte les limites imposées par la norme.
Choisissez des boîtes d’encastrement spécifiques. Celles-ci doivent assurer une parfaite étanchéité à l’air.
- Scie-cloche diamètre 67mm
- Boîte d’encastrement pour cloison sèche
- Câble HO7VU 2,5 mm²
- Connecteurs automatiques type Wago
Protocoles de mise hors tension et protection
La sécurité commence au disjoncteur. Coupez l’alimentation générale de votre logement. C’est une étape non négociable pour travailler sereinement. Ne vous contentez pas d’éteindre l’interrupteur mural. La prudence évite les accidents graves lors de la manipulation des fils.
Testez l’absence de tension. Utilisez un VAT directement sur les bornes de l’ancienne prise électrique avant de démonter.
Prévenez votre entourage. Personne ne doit réarmer le courant pendant votre intervention. Un simple mot sur le tableau suffit.
Techniques pour passer les gaines dans les cloisons creuses
Une fois la sécurité garantie, il faut acheminer l’énergie vers le nouvel emplacement en utilisant le vide technique du placo.
Passage invisible sans réaliser de saignée complète

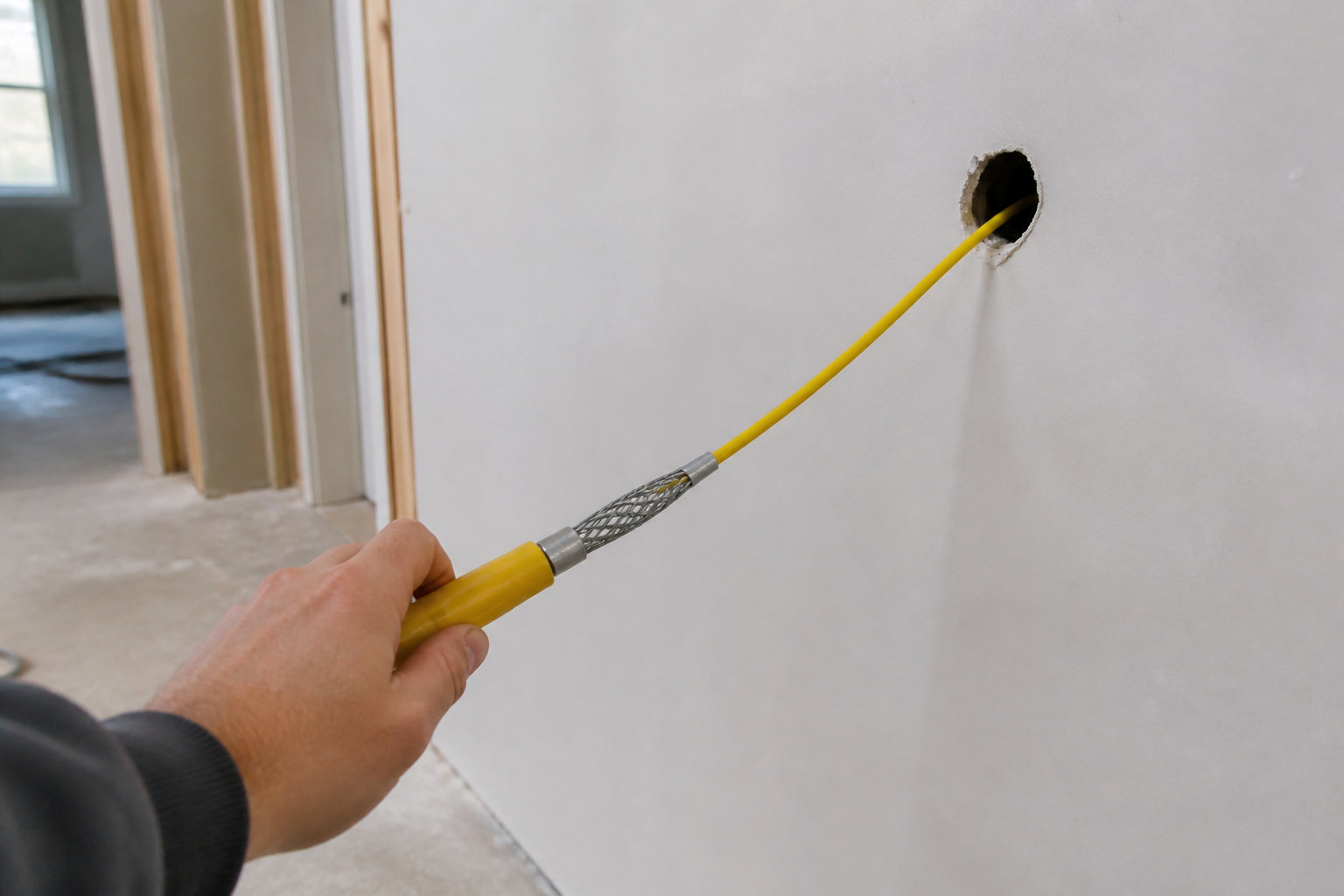

Le guide-fil est votre meilleur allié. Introduisez-le dans le trou existant vers la nouvelle destination. Naviguez avec patience derrière la plaque de plâtre pour éviter les montants en métal.
Utilisez un aimant puissant. Cela permet de repérer l’ossature métallique sans percer inutilement. C’est une astuce de pro pour gagner du temps. Suivez le cheminement sans forcer sur la gaine.
Attachez la gaine ICTA au tire-fil. Tirez doucement pour la faire ressortir au nouvel emplacement. Pensez à bien niveler un sol en terre pour garantir la stabilité de votre chantier.
Réalisation d’une saignée propre en cas d’obstacle majeur
Parfois, un montant bloque le passage. Vous devez alors tracer une saignée horizontale ou verticale précise. Utilisez une rainureuse avec aspiration pour limiter les poussières fines de plâtre. Respectez toujours les distances de sécurité par rapport aux angles des murs.
Creusez la plaque avec soin. Insérez la gaine protectrice dans la rainure dégagée. Fixez-la temporairement avant de préparer l’enduit. Le chemin doit être le plus direct possible.
Préparez le rebouchage. Nettoyez les bords de la saignée pour une meilleure adhérence. La finition sera invisible après un ponçage méticuleux.

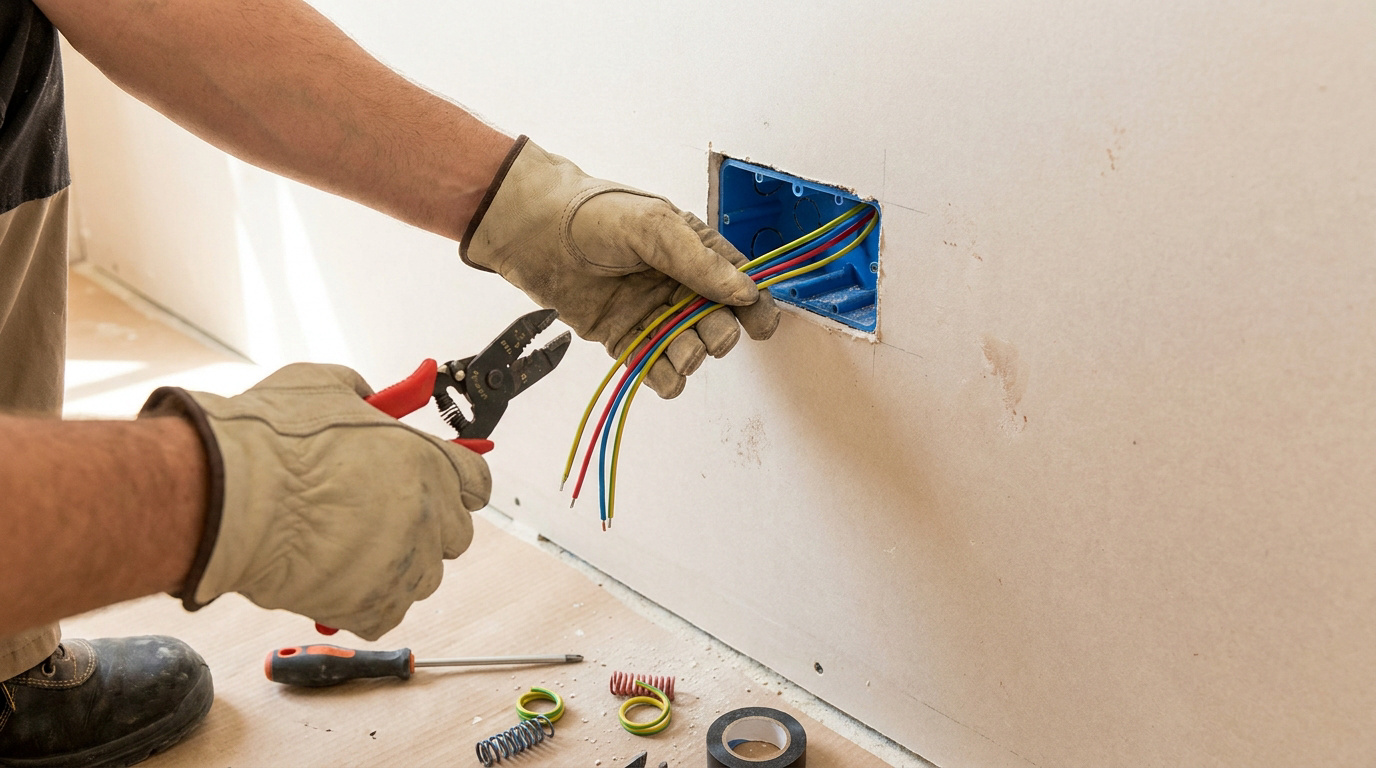

Raccordement électrique et installation du nouveau boîtier
Après avoir passé vos gaines, l’étape suivante consiste à effectuer les branchements en respectant scrupuleusement les codes couleurs.

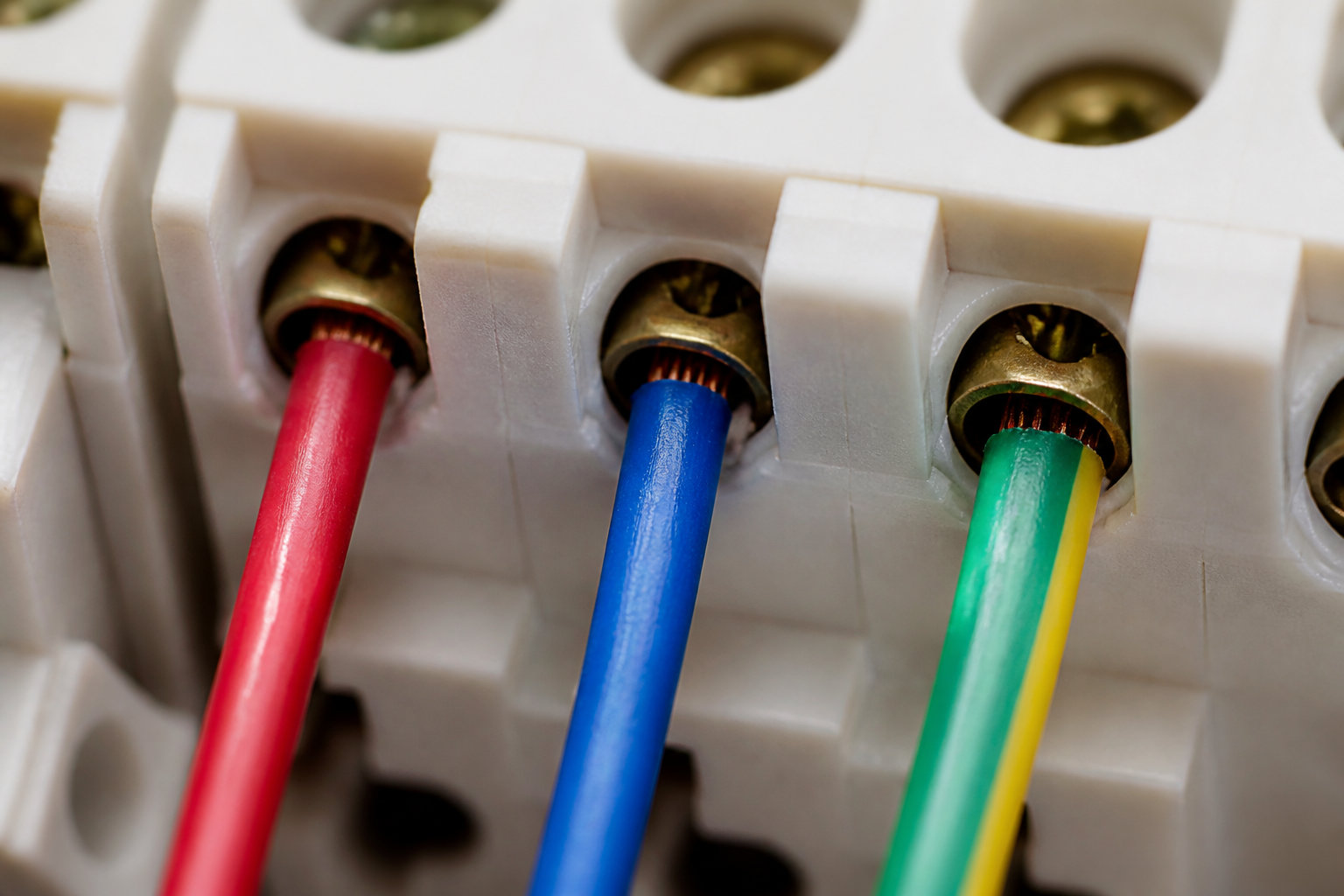

Respect des codes couleurs et branchement des bornes
Dénudez les fils sur dix millimètres. Utilisez une pince adaptée pour ne pas entamer le cuivre. La phase doit être rouge, le neutre bleu et la terre vert-jaune.
Insérez les conducteurs dans les bornes automatiques. Poussez fermement jusqu’au clic de verrouillage. Tirez légèrement sur chaque fil pour vérifier la solidité de la connexion. C’est un gage de sécurité.
Rangez les câbles au fond du boîtier. Laissez assez de mou pour une intervention future. Consultez ce guide pour réussir le branchement relais chauffe eau pour illustrer la rigueur des câblages électriques.
Gestion de l’ancien boîtier comme zone de dérivation
L’ancienne boîte devient souvent une boîte de dérivation. Utilisez des connecteurs rapides pour prolonger les fils vers la nouvelle prise. Ne laissez jamais de fils dénudés ou de dominos volants. Refermez l’ensemble avec un couvercle plat et accessible.
Fixez le nouveau boîtier d’encastrement. Serrez les vis latérales pour que les griffes mordent le placo. La boîte ne doit plus bouger d’un millimètre. C’est essentiel pour l’usage quotidien.
Clipsez enfin l’enjoliveur. Vérifiez le niveau à bulle pour une esthétique parfaite. Votre installation commence à prendre forme proprement.
| Couleur du fil | Fonction | Raccordement borne |
|---|---|---|
| Rouge/Marron | Phase | Borne L |
| Bleu | Neutre | Borne N |
| Vert-Jaune | Terre | Borne centrale |
Finitions esthétiques et respect de la norme NF C 15-100
Le chantier touche à sa fin, mais la qualité du résultat dépend maintenant de la finesse du rebouchage et du respect des hauteurs légales.
Rebouchage invisible de l’ancien emplacement
Récupérez la galette de plâtre initiale. Replacez-la dans l’ancien trou avec un peu de colle. Appliquez ensuite un enduit de rebouchage sur tout le pourtour.
Lissez la surface avec soin. Utilisez une spatule large pour effacer les reliefs. Laissez sécher avant d’appliquer un enduit de finition. La patience garantit un mur lisse.
Poncez légèrement après séchage complet. Utilisez un grain fin pour préserver le carton du placo. Votre mur est prêt pour la peinture. Le résultat sera bluffant.
Contrôle des hauteurs et remise sous tension
La norme impose des règles strictes. La prise doit se situer à 12 centimètres au-dessus du sol fini au minimum. Vérifiez ces cotes avant de valider votre travail.
La norme NF C 15-100 exige une hauteur minimale de 12 cm pour les prises de courant classiques afin d’éviter les risques liés à l’humidité du sol.
Rallumez le disjoncteur général. Testez la tension avec une lampe ou un multimètre. Vérifiez aussi que la continuité de terre est bien assurée sur le nouveau point.
Gardez les accès libres. Les connexions doivent rester visitables via des boîtes de dérivation. C’est une obligation sécuritaire. Votre installation est désormais parfaitement aux normes.
Maîtrisez votre installation en respectant la mise hors tension, l’usage d’une scie-cloche de 67 mm et le raccordement NF C 15-100. Déplacer prise électrique mur placo devient simple avec des boîtes étanches et des connecteurs rapides. Sécurisez votre confort dès maintenant pour un intérieur parfaitement fonctionnel. Votre sécurité électrique n’attend pas !
