L’essentiel à retenir : la norme NF C 15-100 rend la protection mécanique des câbles non négociable pour prévenir tout risque d’incendie. Si la gaine ICTA constitue la solution de sécurité par excellence pour vos cloisons, sachez qu’une exception existe uniquement pour le câble R2V placé dans un vide de construction libre.
Vous craignez de mettre votre logement en péril en ratant votre passage cable placo norme lors de vos travaux de rénovation ? Respecter ces règles de sécurité est le seul moyen d’éviter les courts-circuits invisibles et de garantir la pérennité de votre réseau électrique. Découvrez les impératifs de la NF C 15-100 et nos conseils pratiques pour protéger vos câbles comme un véritable professionnel.
- Passage câble placo : la norme NF C 15-100 n’est pas négociable
- Gaine obligatoire ou pas ? les règles du jeu dans le placo
- Les pièges à éviter : passage horizontal et cohabitation des réseaux
Passage câble placo : la norme NF C 15-100 n’est pas négociable
Pourquoi une gaine est quasi toujours obligatoire
Tirer un câble derrière du placo ne sert pas qu’à faire joli. C’est d’abord une exigence vitale de sécurité et de conformité stricte. En gros, tout conducteur électrique doit être blindé.
La norme NF C 15-100 agit comme la bible absolue de l’électricité en France. Elle impose une protection mécanique robuste pour tous vos fils et câbles. On utilise généralement une gaine ICTA pour garantir cette barrière défensive.
Cette contrainte n’est pas là pour vous ennuyer. Elle prévient des dangers mortels bien réels.
Les risques concrets d’un câble non protégé
Le premier danger reste les dommages mécaniques invisibles. Un câble nu frottant sur un montant métallique finit par s’user. Cela crée un risque immédiat de court-circuit ou d’incendie dévastateur.
Un câble endommagé dans une cloison, c’est une bombe à retardement invisible. Le risque d’incendie n’est pas une théorie, c’est une conséquence directe d’une mauvaise installation.
- Risque de court-circuit et d’incendie (le plus grave).
- Risque d’électrisation au contact d’une vis ou d’un clou perforant le câble.
- Difficulté (voire impossibilité) de remplacer un câble endommagé sans détruire la cloison.
Fils ou câbles : une distinction capitale
Attention, les fils conducteurs type H07VU restent nus sous leur isolant coloré basique. Ils sont très vulnérables.
Pour ces fils, la gaine ICTA est 100% obligatoire, sans la moindre exception possible. Un câble R2V possède déjà sa propre gaine de protection épaisse. C’est ce détail technique qui change parfois la donne.
Gaine obligatoire ou pas ? les règles du jeu dans le placo
Le cas général : la gaine ICTA, votre meilleure alliée

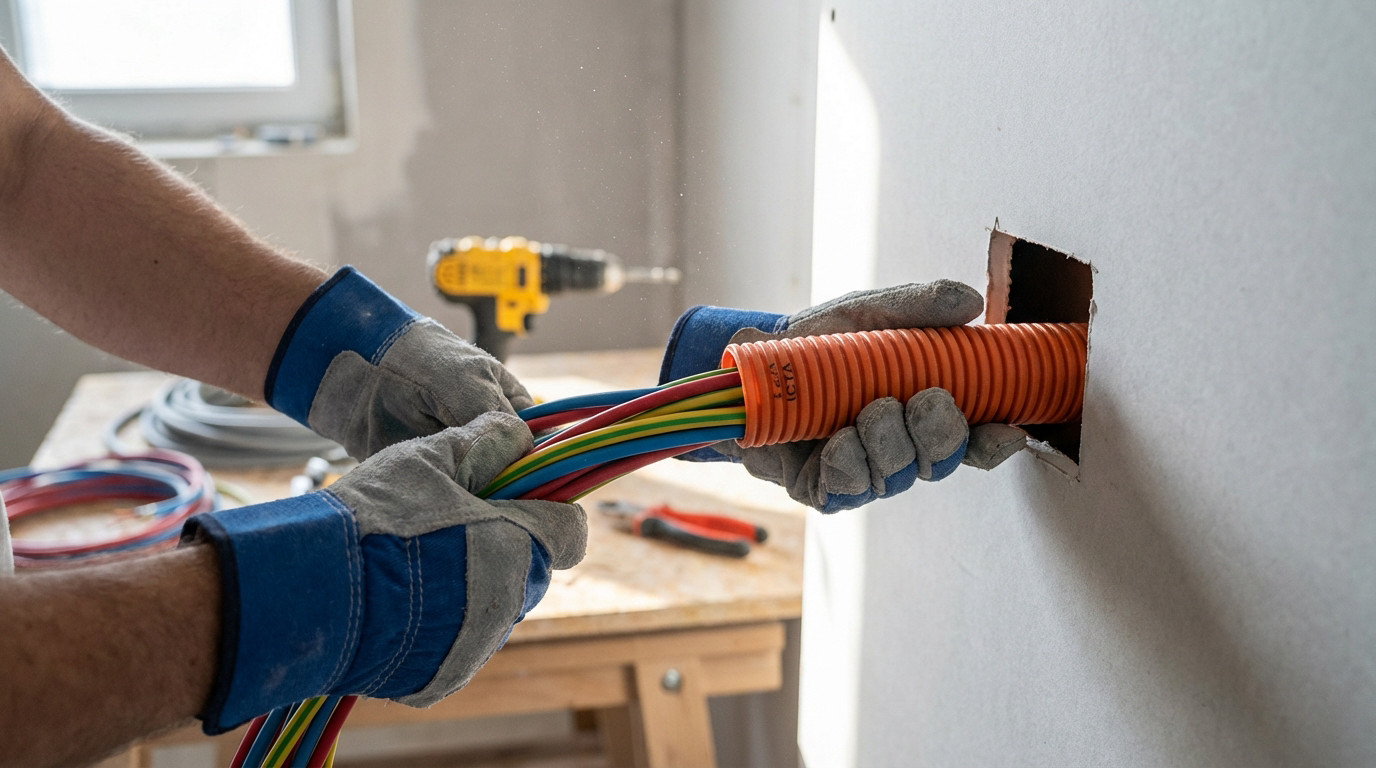

Pour dormir sur vos deux oreilles, la méthode reine reste la même. Vous passez une gaine ICTA dans la cloison, puis vous tirez vos fils ou le câble. C’est la seule garantie d’une conformité absolue.
Vous êtes pressé ? Les gaines préfilées existent justement pour ça. Au-delà du gain de temps, cette technique offre un bouclier total contre les frottements de l’ossature métallique, les vis baladeuses et même les rongeurs. C’est la tranquillité d’esprit assurée.
L’exception qui confirme la règle : le « vide de construction »
Voici la nuance que beaucoup ignorent sur la norme NF C 15-100 concernant les câbles R2V. Sous des conditions draconiennes, ils peuvent être posés sans gaine ICTA supplémentaire.
Mais attention, on parle ici uniquement du « vide de construction ». C’est l’espace vide situé à l’intérieur de la cloison placo, entre les deux plaques.
Pour valider cette exception, vous devez impérativement impérativement respecter ces critères :
- Le vide doit être libre de tout isolant sur le parcours du câble.
- Le passage doit permettre le remplacement du câble sans démolir la cloison.
- Le vide doit avoir une dimension d’au moins 1,5 fois le diamètre extérieur du câble.
Comparatif : gaine ICTA vs câble R2V nu
Pour y voir plus clair, rien ne vaut un tableau récapitulatif net et précis.
| Critère | Solution 1 : Gaine ICTA | Solution 2 : Câble R2V sans gaine |
|---|---|---|
| Type de conducteur | Fils H07VU ou Câble R2V | Uniquement Câble R2V |
| Sécurité | Maximale | Bonne, mais conditionnelle |
| Conformité NF C 15-100 | Toujours conforme | Conforme uniquement dans un vide de construction libre |
| Mon conseil | La solution à privilégier pour la sérénité | À réserver aux cas simples et parfaitement maîtrisés |
Les pièges à éviter : passage horizontal et cohabitation des réseaux
Traverser les montants métalliques : attention danger
Passer à l’horizontale, c’est souvent chercher les ennuis. Contrairement au passage vertical, vous devez ici percer les montants métalliques de l’ossature, qui sont de véritables lames de rasoir pour un câble mal protégé.
Même un câble R2V robuste n’est pas à l’abri. Le simple fait de tirer le câble peut suffire à entailler sa gaine protectrice. C’est là que le « vide de construction » n’est plus du tout libre.
Pour sécuriser l’installation, suivez cette procédure :
- Percer le montant avec une perceuse et un foret adapté.
- Ébavurer soigneusement le trou pour enlever les arêtes coupantes.
- Insérer un passe-fil ou un canon isolant dans le trou.
- Faire passer la gaine ou le câble protégé à travers cet isolant.
Courants forts et courants faibles : le respect des distances
Gérer la cohabitation est un art. On ne peut pas faire passer les câbles électriques (courants forts) n’importe comment à côté des câbles réseau, TV ou téléphone (courants faibles).
Le risque est invisible mais réel : les champs électromagnétiques des câbles 230V peuvent créer des interférences et perturber gravement les signaux des courants faibles, causant baisse du débit internet ou image TV de mauvaise qualité.
La règle est simple : les courants forts et les courants faibles ne doivent jamais partager la même gaine. C’est une question de performance, mais aussi de sécurité.
Les règles de séparation à connaître
Respectez les règles pratiques de la norme. Lorsque les câbles cheminent en parallèle, ils doivent être dans des gaines séparées et espacées. Dans une cloison, on utilise souvent des montants différents pour chaque réseau. Si l’espace manque, regardez du côté des techniques de coffrage placo sans rail pour masquer des gaines apparentes.
Si un croisement est inévitable, il doit se faire à angle droit (90°) pour minimiser la surface de contact et donc les interférences.
Passer vos câbles dans le placo ne s’improvise pas. Pour votre sécurité et respecter la norme, la gaine reste incontournable dans la majorité des cas. Vous hésitez encore ? La goulotte peut être une alternative simple en rénovation. Dans tous les cas, équipez-vous correctement avec des boîtes d’encastrement adaptées et du matériel de qualité pour dormir sur vos deux oreilles.
