L’essentiel à retenir : le télérupteur unipolaire pilote un éclairage depuis trois points ou plus en coupant uniquement la phase. Ce dispositif remplace le va-et-vient classique pour simplifier le câblage des zones de passage. La norme NF C 15-100 impose une section de 1,5 mm² et limite l’installation à 8 points lumineux protégés par un disjoncteur de 16 A.
Vous perdez patience avec des circuits de va-et-vient limités pour vos grands espaces ? Le cablage télérupteur unipolaire s’impose comme la méthode la plus efficace pour piloter vos éclairages depuis de multiples points, et notre guide technique décortique le raccordement précis des bornes A1, A2, 1 et 2 pour une fiabilité totale. Apprenez à protéger votre propre installation électrique selon la norme NF C 15-100 avec le bon disjoncteur divisionnaire tout en découvrant nos astuces exclusives pour intégrer un module silencieux qui transformera radicalement votre confort domestique habituel, simple et quotidien.
- Comprendre le télérupteur unipolaire et son rôle
- Matériel et normes pour un branchement sécurisé
- Guide pratique du câblage en 4 fils
- Optimisation et dépannage de votre installation
- Récapitulatif technique des connexions
Comprendre le télérupteur unipolaire et son rôle
Après avoir planté le décor sur la nécessité de multiplier les points de commande, voyons concrètement ce que ce petit boîtier a dans le ventre.
Le rôle du module dans votre installation électrique
Ce module commande l’éclairage de plusieurs endroits. C’est l’alternative idéale au va-et-vient classique.
L’impulsion change l’état du contact interne. Le mécanisme reste stable par auto-maintien.
Il coupe uniquement la phase en résidentiel.

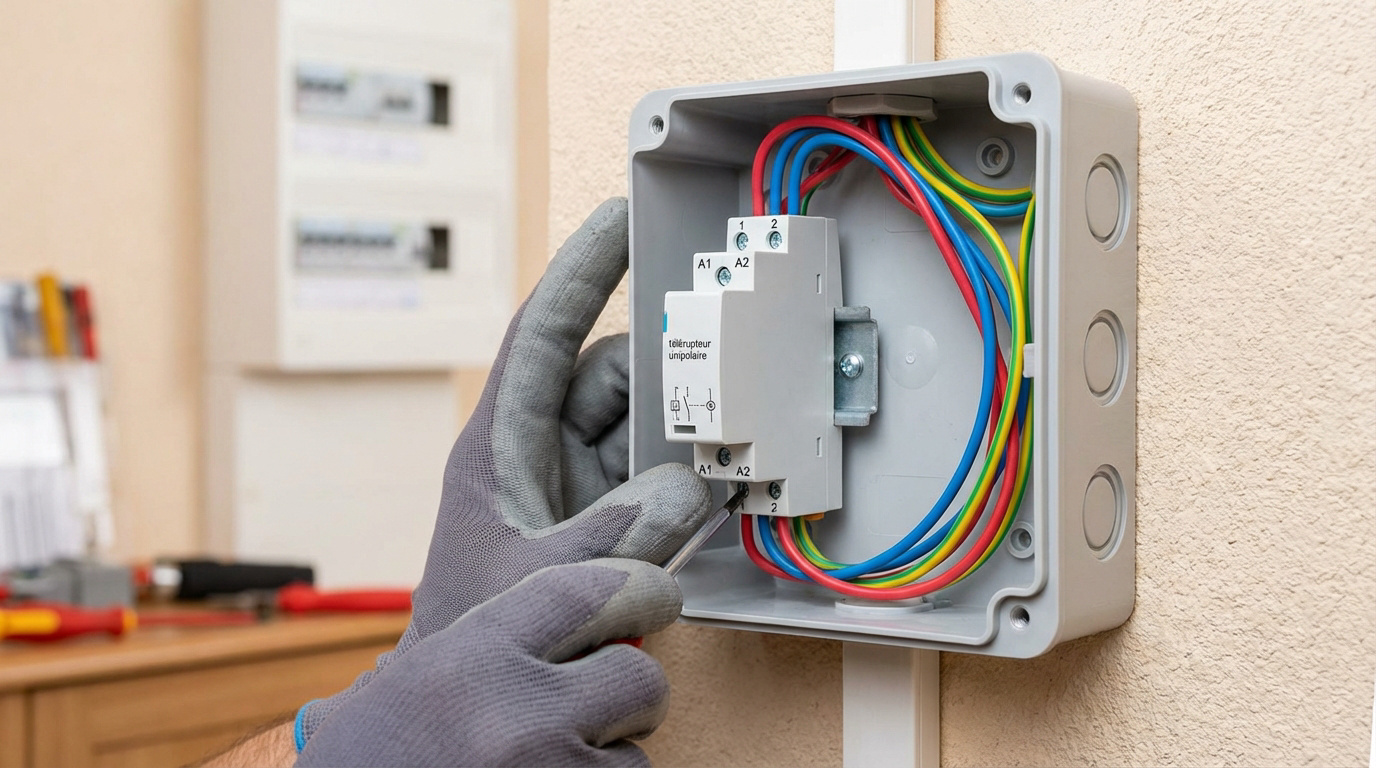

Identification des bornes de raccordement A1, A2, 1 et 2
A1 et A2 reçoivent l’ordre des poussoirs. C’est la commande.
Les bornes 1 et 2 gèrent votre cablage télérupteur unipolaire.
Le repérage précis des bornes A1 et A2 évite de griller la bobine.
Matériel et normes pour un branchement sécurisé
Maintenant que les présentations sont faites, passons à la caisse à outils et aux règles de l’art imposées par la loi.
La règle des 8 points et la norme NF C 15-100
Respectez scrupuleusement la limite normative en vigueur. Votre circuit d’éclairage ne doit jamais dépasser huit points lumineux. C’est un impératif de sécurité pour éviter toute surcharge électrique.
La protection mécanique des fils devient obligatoire dans vos cloisons. Consultez ce guide sur le passage cable placo norme pour réussir. Ne négligez jamais cette étape technique.
Installez un interrupteur différentiel 30mA en amont. Cette protection sauve littéralement des vies.
Section des fils et protection par disjoncteur
Choisissez un disjoncteur divisionnaire de 10A ou 16A. C’est le calibre standard pour l’éclairage domestique. Utilisez impérativement des fils de section 1,5 mm². Cette règle reste non négociable pour votre sécurité.
Identifiez vos conducteurs pour un cablage télérupteur unipolaire :
- Phase : Rouge ou Marron
- Neutre : Bleu
- Terre : Vert/Jaune
- Retour BP : Orange ou Violet
Ne mélangez jamais différentes sections de fils. Gardez une cohérence totale sur tout le circuit.
Guide pratique du câblage en 4 fils
On entre dans le vif du sujet avec le montage le plus courant, celui qui vous permettra de dompter vos couloirs.
Raccordement des boutons poussoirs en parallèle
Le montage en parallèle reste la norme absolue. Chaque bouton poussoir envoie exactement le même signal électrique à la bobine. Peu importe l’interrupteur actionné, le résultat sera identique.
Cette méthode simplifie grandement la gestion de vos gaines. C’est un point clé pour faire pieuvre électrique soi-même sans s’emmêler les pinceaux. La centralisation devient alors un jeu d’enfant.
La phase part directement alimenter vos boutons poussoirs. Le fil de retour quitte ensuite ces boutons pour rejoindre la borne A1.
Le neutre ne passe pas par les commandes. Branchez-le simplement sur la borne A2 de votre télérupteur.
Installation sur le rail DIN du tableau électrique
Clipsez fermement le module sur le rail métallique. Placez-le juste après son disjoncteur de protection dédié. Utilisez un peigne ou des pontages pour l’alimentation. Vérifiez bien que l’ensemble ne bouge plus du tout.
Suivez ces étapes précises pour un résultat pro. Ne grillez pas les étapes :
- Couper le courant
- Fixer le module
- Connecter la puissance
- Raccorder la commande
Marquez chaque fil avec des étiquettes claires avant le raccordement. Vous éviterez ainsi de réels maux de tête lors des premiers tests. C’est une habitude d’expert.
Optimisation et dépannage de votre installation
Votre montage est fini, mais est-il vraiment parfait ? Jetons un œil aux finitions et aux petits soucis classiques.
Télérupteur silencieux vs modèles classiques
Marre du « clic » sec qui résonne partout ? Le cablage télérupteur unipolaire classique peut vite devenir une nuisance le soir. Passer à une version électronique silencieuse supprime totalement ce bruit sec.
Pensez aussi aux micro-modules encastrables. Ils sauvent vos chantiers de rénovation. On les glisse simplement derrière un bouton ou dans une boîte de dérivation.
Investir dans un modèle silencieux change radicalement l’expérience utilisateur dans les zones de nuit.
Diagnostic des pannes et tests de fonctionnement
Rien ne s’allume ? Vérifiez la tension aux bornes de la bobine. Parfois un bouton poussoir reste bloqué mécaniquement. Testez aussi la continuité de vos câbles de retour. Un multimètre est ici votre meilleur allié.
Surveillez ces signes de fatigue :
- Bruit inhabituel
- Bobine grillée
- Mauvais serrage des bornes
Coupez toujours le jus avant de manipuler les fils. La sécurité passe avant tout.
Récapitulatif technique des connexions
Pour finir, voici un aide-mémoire visuel pour ne plus jamais hésiter devant votre tableau.
Synthèse visuelle des branchements
Ce tableau résume les points clés pour réussir un montage propre. Gardez-le précieusement sous le coude lors de vos prochains travaux. Une bonne clarté visuelle évite bien des erreurs de câblage.
Utilisez ce guide pour votre cablage télérupteur unipolaire sans aucune hésitation. Chaque borne possède un rôle spécifique. Suivez ces repères colorés pour obtenir un résultat vraiment pro.
| Borne | Fonction | Couleur de fil type | Destination |
|---|---|---|---|
| A1 | Commande | Orange/Violet | Retour Boutons |
| A2 | Commande | Bleu | Neutre |
| 1 | Puissance | Rouge | Phase disjoncteur |
| 2 | Puissance | Marron/Noir | Retour Lampe |
Le serrage des vis reste un point capital. Des connexions mal serrées provoquent des arcs électriques. C’est d’ailleurs la première cause d’incendie d’origine électrique. Prenez le temps de vérifier chaque fil une dernière fois.
Réussir le branchement de votre module à un pôle assure un pilotage fluide de l’éclairage multi-points. Identifiez les bornes A1/A2 et respectez la norme NF C 15-100 pour une installation fiable. Finalisez votre tableau dès maintenant pour un confort durable et parfaitement sécurisé. Votre sécurité électrique n’attend pas.
